С использованием винтовых стяжек, иначе называемых талрепами, выполняют регулировку натяжения проводов, кабелей, тросов и верёвок. Данная оснастка применяется при необходимости создания значительного натягивающего усилия. Следует помнить, что талрепы рассчитаны на приложение осевых нагрузок, то есть с их помощью выполняется линейная регулировка натяжения вышеуказанных объектов.
При правильном использовании данной оснастки возможна фиксация натяжения в течение длительного времени. То есть, будучи однажды натянутым, трос с подвешенным к нему кабелем не будет ослабляться и провисать в течение нескольких месяцев или даже лет без необходимости периодического натягивания.
СКАЧАТЬ КАТАЛОГИ
Номенклатура изделий
Наша компания поставляет продукцию нескольких типов:
- изделия бренда GreenPin® (с нормированной нагрузкой);- изделия открытые;
- изделия закрытые;
- изделия со свариваемой оконечной арматурой;

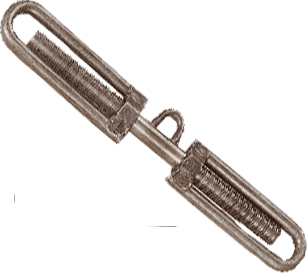

- изделия, предназначенные для увязывания («гамбургеры»).
Мы предлагаем оснастку, отвечающую всем современным стандартам. У нас вы приобретёте изделия, которые удовлетворят всем вашим требованиям. С использованием предлагаемой нами продукции вы решите любую задачу.
Материал изготовления
Оснастка изготавливается из высокомарочной конструкционной стали с высокими показателями прочности и коррозионной стойкости. Последний фактор является весьма значимым, особенно для изделий открытого типа, в число которых входит, например, грузовой талреп DIN 1478 повышенной надёжности, поскольку в большинстве случаев эти изделия эксплуатируются на открытом воздухе в условиях непосредственного воздействия влаги. Высокая устойчивость к коррозии тем более важна, что штатным рабочим режимом является постоянное приложение нагрузки к изделиям. И в этих условиях оснастка должна сохранять высокую работоспособность, несмотря ни на какие обстоятельства.
Покрытие изделий
Продукция бренда GreenPin, выпускаемая компанией VanBeest, покрывается в процессе изготовления слоем цинка. При этом изделия закрытой конструкции покрываются металлом по методу горячего цинкования. Открытая оснастка – гальваническим способом. Изделия такелажного назначения (для увязывания) цинком не покрываются, а по запросу окрашиваются специальным составом. В ряде случаев изделия поставляются без окраски (экономвариант).
Конструктивные особенности
Ковано-штампованные изделия бренда GreenPin®, которые поставляются фирмой «УниверсалМетиз», соответствуют техническим нормам ASTM F1145-92 американского общества испытания материалов, а также федеральным техническим условиям FF-T-791, действующим в США. Согласно последнему документу коэффициент надёжности поставляемой нами продукции лежит в диапазоне от 1 до 5.
Типы оконечной арматуры оснастки могут быть разными:
- крюк-крюк;- проушина-проушина (или кольцо-кольцо);
- проушина-крюк;
- захват-захват (или вилка-вилка);
- захват-проушина.
Указанные элементы являются взаимозаменяемыми. При этом изделия, включая любой талреп вилка-вилка и прочие, поставляются во всех типоразмерах. Оснастка открытой конструкции поставляется в нескольких вариантах:
- крюк на крюк;- крюк на проушину;
- проушина на проушину;
- захват на захват.
Одним из вариантов являются изделия со свариваемой оконечной арматурой. Оснастка закрытого вида оснащается арматурой следующих типов:
- вилка-вилка;- захват-проушина;
- проушина-проушина.
Кованая оконечная арматура зацепов и захватов типоразмеров от 1/4 до 5/8 дюйма включительно оснащается метизами «болт-гайка». В изделиях типоразмеров от 3/4 до 2 ¾ дюйма включительно применяются штифты и шпонки.
Документы о соответствии
По запросу поставки изделий бренда GreenPin® сопровождаются сертификатами и протоколами испытаний, которые проводятся на производстве методом пробного нагружения. Поставляемая продукция отвечает требованиям ГОСТ 9690-71 и нормам отраслевого стандарта ОСТ 5.2314-79, регламентирующего качество корабельных талрепов.
Особенности применения оснастки
Выше уже указывалось, что изделия должны использоваться лишь для осевой регулировки усилия натяжения. Выполняя операцию натягивания, используемые для этого винтовые стяжки необходимо оберегать от перегрузок во избежание деформирования как самой оснастки, так и натягиваемого объекта. При видимой деформации усилие натягивания следует незамедлительно уменьшить, а деформированные компоненты заменить новыми, исправными. При вероятности наступления критической ситуации, например при возможности возникновения ударных нагрузок, выбирать тип используемых изделий необходимо только с учётом этого фактора.
Закрытая и так называемая коммерческая оснастка применяется в основном для регулировки усилия натяжения тросов и проводов, испытывающих несущественные механические нагрузки. Таким объектом является, например, тросовое ограждение. О величине предельной нагрузки в этом случае говорят лишь условно, и данная продукция не может использоваться в несущих конструкциях.
Для регулировки усилия натяжения тросов, проводов или распорок необходимо использовать изделия бренда GreenPin®, например высококачественный талреп DIN 1480 со свариваемой оконечной арматурой или коваными проушинами. Но даже при использовании такой качественной оснастки нагружать узел можно только вдоль продольной оси, не допуская перегрузок. Запрещается также и приложение боковых нагрузок.
Проверка состояния оснастки
Обязательным условием эксплуатации оснастки является проведение регулярных проверок её состояния. Проверки требуется проводить согласно требованиям, которые действуют на территории страны использования изделий. Необходимость в проведении проверок вызвана тем, что при эксплуатации оснастка неизбежно подвергается износу, с ней могут неправильно обращаться, на изделия могут воздействовать перегрузки и прочие неблагоприятные факторы.
В результате оснастка может деформироваться, что чревато ухудшением эксплуатационных характеристик и, в первую очередь, уменьшением допустимой нагрузки. Проведение проверочных мероприятий позволит сразу определить ослабленные изделия и предотвратить возможный форс-мажор.
Наряду с регулярными проверками непосредственно перед каждым использованием должен проводиться осмотр изделий, в ходе которого подтверждается, что каждое изделие, например любой талреп крюк-кольцо, данного типоразмера отвечает следующим требованиям:
- резьба в корпусе и на оконечной арматуре относятся к одному типу;- резьба в корпусе и на оконечной арматуре не повреждена;
- корпус и оконечная арматура не деформированы и не изношены;
- на корпусе и оконечной арматуре не наблюдается металлических заусенцев, трещин, борозд и других дефектов.
Некоторые меры безопасности при использовании оснастки
Говоря о мерах безопасности, следует сказать, что главным требованием безопасного применения винтовых стяжек является обязательное соответствие усилия натягивания значению нагрузки, допустимой для данного конкретного изделия. Небольшое, на первый взгляд, превышение может привести к большим неприятностям.
Однако даже если предельная нагрузка выбранной оснастки соответствует требуемому усилию натягивания, необходимо обеспечивать идеально правильное ввинчивание концевой арматуры в корпус. Каждое изделие комплектуется стопорными гайками, нужными для предотвращения самопроизвольного вывинчивания оконечной арматуры из корпуса. Использование этих компонентов обязательно!
Следует заметить, что некоторые элементы оснастки объективно изнашиваются в процессе эксплуатации и нуждаются в замене. Заменяя их и обновляя таким образом любые винтовые стяжки по мере их износа, необходимо использовать только однотипные элементы, предназначенные для решения этой задачи и полностью соответствующие нагрузкам, которые прикладываются к узлу натягивания.
Важный момент
Монтаж оснастки на объекте необходимо выполнять с применением профессионального инструмента. В частности, особенно важным является его использование для проведения операций натягивания. Регулировку силы натяжения следует проводить специальным динамометрическим инструментом, использование которого даст возможность отрегулировать усилие натягивания с большой точностью и обеспечить долгий безотказный срок службы узла.
Резюме
Натягивание проводов и тросов является очень ответственной работой. Поэтому для её выполнения нужно использовать только высококачественную натягивающую оснастку. При обилии винтовых стяжек на рынке следует приобретать продукцию данного вида только в серьёзных компаниях. Это будет залогом качественного выполнения строительно-монтажных работ.
